Nuevo Invierno 2008: Serie limitada Logos Becker Retro 80's !

A través de esta sección pueden encargar tablas de surf BECKER hechas a medida, conocer los distintos tipos de tablas de surf que existen, saber como se hace una tabla de surf (entender y aprender algunos conceptos y detalles constructivos, de materiales y de hidrodinámica), ver videos de los distintos procesos en la fabricación de una tabla, aprender a utilizar el sistema de quillas desmontables y aprender a cuidar su tabla de surf.

Textos, fotos y videos: 3 quillas - last up dated: 07/06/2008

Custom Surfboards: Tablas de Surf hechas a medida, por encargo, en Buenos Aires, Belgrano, Capital Federal, Argentina . Por Garza.

Comunicación: para consulta de precios, coordinar dia y hora de visita al taller, o por consultas varias, por favor comunicarse al 155 663 0778 (011 desde el interior) con Garza (Shaper) o vía e-mail a taller@tresquillas.com.ar. Gracias!

Fotos: shapes terminados y pintados, con sus respectivas ordenes de fabricación, listos para pasar a la laminación con fibra de vidrio y resina poliéster / "Watch and learn, kid" Máximo y Garza, Dic 2003.

Precios: Los precios NO incluyen accesorios (pita, grip o funda) que se pueden encargar a parte. Se requiere una seña para hacer un encargo de tabla nueva. Se tarda en promedio de 2 a 3 semanas en terminarla (sujeto a condiciones climáticas: en días de humedad o lluvia no podemos laminar ni laquear tablas). El monto restante se paga al retirar la tabla terminada en fábrica. Los precios SÍ incluyen quillas desmontables compatibles con FCS de industria nacional (1 juego de 3 quillas de alguno de los colores disponibles en el momento).

Diseños de pintura y colores: consultar catálogo en fábrica o traer algo impreso. Se presupuestará a parte según la complejidad y tamaño del dibujo o arte a realizar. Impresiones para incluir debajo de la resina: en papel seda liso sin arrugas, impreso con tinta a chorro - NO LASER! - Arte 2008 por Vero Segura.

    Info que encontrarán más abajo:

    Menú Principal

1. TIPOS DE TABLAS DE SURF: para saber cuales son los diferentes tipos, tamaños y formas de tablas de surf que existen, y orientarse a la hora de elegir una tabla nueva.

2. MODELOS Y DISEÑOS DE TABLAS REALIZADAS: para ver fotos de algunas de las tablas producidas en los últimos tiempos, ver diseños de pintura y dibujos (puede ayudarlos a inspirarse a la hora de encargar su tabla)

3. DIMENSIONES DE UNA TABLA, GENERALIDADES y SISTEMA DE QUILLAS DESMONTABLES: descripción general, características y medidas principales de una tabla de surf, nociones de formas, hidrodinámica y diseño, diferentes formas de la cola de la tabla.

4. COMO SE HACE UNA TABLA DE SURF: PROCESOS PRODUCTIVOS: para los mas curiosos, podrán conocer cuales son las operaciones básicas en el proceso de fabricación de una tabla de surf, ver videos y aprender algunos detalles sobre materiales, técnicas y herramientas utilizadas.

5. EL CUIDADO DE TU TABLA DE SURF: importantísimo, reglas de Oro básicas a tener en cuenta para cuidar mejor a tu "segunda novia", para que esté sana y dure lo máximo posible.

6. APRENDER A USAR TU SISTEMA DE QUILLAS DESMONTABLES: instrucciones y recomendaciones para la utilizacion del sistema de quillas desmontables, videos explicativos y cuidados a seguir.

7. LA HISTORIA de BECKER en Argentina: sepan como llega la clásica marca del sur de California a Argentina.

Ventajas de adquirir una tabla hecha a medida (''custom made'' en ingles): la tabla de surf debe ajustarse a la contextura física del surfista (peso y altura), a su nivel de surf y experiencia previa, así como también al tamaño y tipo de ola en la que se va a usar la tabla. Esta información básica te será requerida a la hora de encargar tu tabla hecha a medida. Es común escuchar frases del estilo: "Con esta tabla me es imposible pararme, me maté remando y nada, las olas no me llevan, la tabla se mueve mucho, va demasiado rápido, etc..." Estas situaciones se dan generalmente al adquirir tablas que no se ajustan a las necesidades del surfista en cuestión o que no fueron hechas para aprender... Los invitamos a que hagan sus consultas, en especial a los que están en proceso de aprendizaje, a los surfistas que encargan su primer tabla hecha a medida y a los mas experimentados que buscan cambios de maniobrabilidad, remada o velocidad en sus tablas actuales. En segundo lugar, se tiene la opción de personalizar la tabla, eligiendo colores de pintura y diseños dentro de las posibilidades técnicas y materiales disponibles.

1) Tipos de tablas de SURF

Existen varios tipos de tablas de surf, según su tamaño y forma, estilo del surfista y según para que tipo de ola se va a usar. Para aquellos que aun no se han iniciado en el surf, en esta sección podrán encontrar orientación y recomendaciones sobre que tipo de tabla les conviene adquirir (infórmense de manera correcta y completa antes de comprar su primer tabla) Iremos de mayor a menor en cuanto a tamaño de la tabla. Nota: abajo les presentamos los principales tipos de tablas. No es exhaustiva la clasificación, están faltando los Tandems, Paddle-Boards, Rocket, Knee-Boards, Big Guy Boards, Mini Tanker, Tanker, Rhino Chaser y otros que iremos agregando con el tiempo...

Longboard o Tablón

El longboard, como su nombre lo indica, es una tabla que se reconoce por su gran tamaño: las medidas usuales van desde 8, 9 y hasta 12 pies (mas de 3 metros y medio), su nariz es redondeada. Las primeras tablas en la era del Surf Moderno fueron de este tipo. Pueden llevar 1 quilla fija, con box o las 3 tipo thruster moderno. Son las mas costosas debido a que requieren mayor cantidad de materiales y tiempo de trabajo. El longboard tiene la ventaja de poder usarse cuando las olas son chicas, y es mas fácil pararse dado su gran estabilidad y flotación. Son ideales para ciertos tipos de rompiente, como ser los point-breaks estilo Rincon o Malibu (California) o Waikiki (Mar del Plata). Estas olas son de rompimiento lento y progresivo. Tiene también la ventaja de que las olas duran mas, o sea que podemos estar mas tiempo parados. Se dificulta la entrada al mar cuando las olas crecen de tamaño, y también se hace difícil filtrar por debajo de las olas ya que no es tan fácil hundir un tablón. En general se emplea la técnica conocida como la ''Tortuga'' : se la llama así porque consiste en darse vuelta campana agarrando la tabla y dejar que la ola pase por arriba. De esta manera la tabla es como el caparazón de la tortuga... Hoy en día se suele asociar Tablón con los surfistas de mas edad, es decir y sin ánimos de ofender, los mas viejos. Sin embargo, muchos jóvenes se están volcando al Longboard y se están viendo cada vez mas en nuestras playas, influenciados por surfistas como Joel Tudor. Se lo asocia también con lo que se conoce como Soul Surfing, o el surf mas clásico y tranquilo en el que el surfista se va con la ola siguiendo su rompimiento, sin hacer movimientos bruscos y frenéticos como los que se pueden hacer con las tablas cortas. Fotos: no pudimos hacer entrar uno de estos long de 10 pìes en las fotos... tenemos que comprar una camara con mas zoom!!!

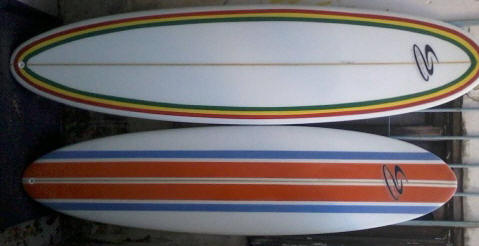

Híbridos 1: Funboard - Mini Malibu

Se denomina híbrida a las tablas que son cruza de 2 tipos bien diferenciados de tabla. Estos tipos de tabla combinan la flotabilidad y la estabilidad de la tabla larga (tablón) con algo de la maniobrabilidad de la tabla corta. Es una buena opción de tabla para dar los primeros pasos en el Surf, tanto para hombres como mujeres. Tienen la ventaja de que sirven para correr tanto en olas chicas como grandes. Se caracterizan por tener buen volumen en la nariz, no son puntiagudas como las shortboards. Sus tamaños superan los 7 pies y ofrecen buena superficie de remada, lo que facilita la acción de tomar la ola.

Híbridos 2: Evolution (hasta 7'0'') y "Chanchita" (hasta 6'8'')

Esta es una opción de tabla híbrida con mayor maniobrabilidad que las vistas anteriormente. De mayor volumen, flotación y remada que un shortboard común, siendo una tabla a la vez mas maniobrable que un Funboard. Esta opción de tabla mide en general alrededor de 6 pies y medio y se caracteriza por tener mayor volumen que las tablas cortas, tanto en la nariz como en la cola. Ofrecen una flotación y estabilidad intermedia entre los Funboards y las tablas cortas. Son adecuadas para dar los primeros pasos en el surf, aunque la mejor opción no deja de ser un Funboard. Tienen la ventaja de que sirven tanto en olas chicas-medianas como grandes. Permiten mejor maniobrabilidad una vez que vayan progresando, comparado con un Funboard de mayor longitud y volumen en general. Este tipo de tabla se está viendo cada vez mas en las playas, tanto en hombres como en mujeres. Este tipo de tabla se ajusta bien a las olas de nuestra costa atlántica argentina y es uno de los modelos mas pedidos.

Fotos: izquierda: shape evolution 6'8'' (buena flotación y mayor maniobrabilidad) derecha: una "chanchita" Becker 6'6'' (mas volumen, estabilidad y flotación)

Hibridos 3: Flying Disc y Flying Disc II. Tabla corta de buen lomo, nariz voluminosa, ideal para "volar" en dias de mar ordenado y olas de tamaño medio a chico. Buena opcion de tabla veraniega para los dias sin mucho swell.

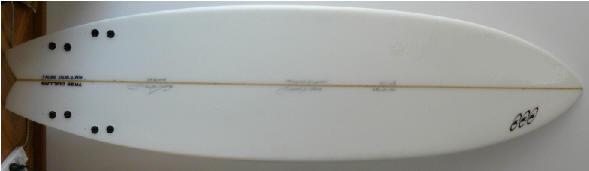

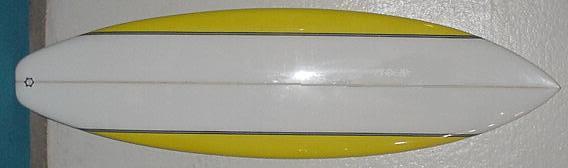

Hibridos 4: Piraña. Tabla del tipo shortboard con mayor volumen y poder de remada. Presentado en la XPOX - un híbrido todo terreno ideal para las olas del atlántico sur. Shape Garza.

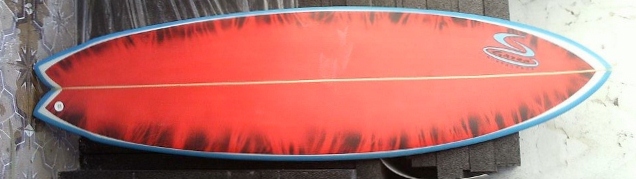

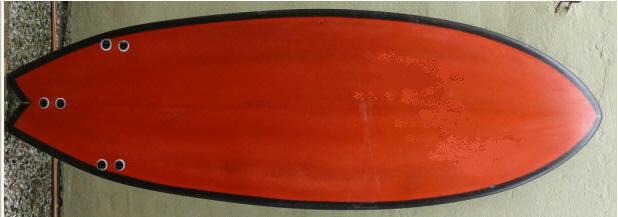

Fish: Los fish son un tipo de tabla que derivan de nuestros primos hermanos los knee-boarders del Santa Monica Peer, alla en California por los años 70. Originalmente son tablas mas cortas que lo habitual (menor a 6 pies de longitud), con rails practicamente paralelos en la zona de la cola, cola en forma de cola de pescado o swallow bien marcada, y quillas paralelas o twin-fins. Este tipo de tabla es divertido en dias de mar chico, olas prolijas y de rompimiento progresivo. Aqui abajo una version de 3 quillas, y con la cola adaptada al sistema thruster.

Gun y Mini-Gun

Se denomina como Gun a la tabla larga con perfil de tabla corta que se usa en olas grandes y empinadas. Suelen medir mas de 7 u 8 pies y se utilizan en olas que requieren buena remada para poder agarrarlas... Las olas grandes  avanzan a mayor velocidad. Este tipo de tabla se usa en olas exigentes como las Chilenas, algunos lugares de Brasil y otras playas... Como particularidad estas tablas tienen sus bordes menos curvos que las tablas comunes, para darle mas velocidad y permitir giros largos en grandes espacios como los que proporcionan las paredes de las las grandes. La cola es en general del tipo Pin Tail.

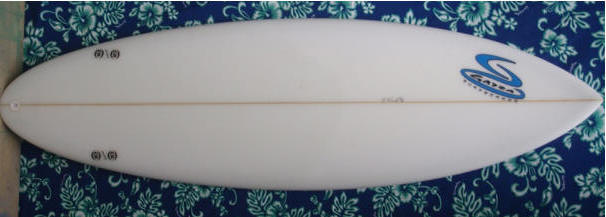

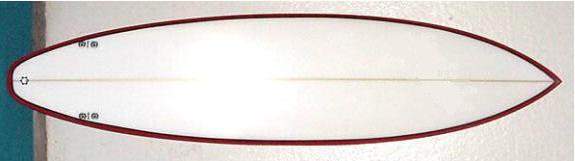

Tabla corta o shortboard

Es la tabla mas común hoy en día, sobre todo entre los mas jóvenes. Llevan 3 quillas en su parte inferior y miden desde los 6 hasta los 7 pies en general. (1 pie = 0,33 m). Su nariz es puntiaguda, y la forma de su cola puede variar. Este tipo de tabla permite buena maniobrabilidad en la ola. Sin embargo, por mas que sea la tabla mas común, no es la mas indicada para iniciarse en el surf y aprender: este tipo de tabla no es estable, tiene poca flotación y poca remada y es rápida en las olas. Recomendamos para aprender una tabla de mayor volumen y flotación, que proporcione mayor velocidad de remada, agarre de olas y buena estabilidad. Puede ser desde un tablón hasta un funboard o una tabla híbrida mediana de alrededor de 6 pies y medio. Pueden ver fotos y descripciones mas abajo (chapes Evolution y ''Chanchita'') Después de dominar éstas, se puede pasar a la tabla corta según el gusto y estilo de cada uno.

Becker Kids (modelo especial para chicos entre 6 y 12 años)

Este es un diseño de tabla especialmente pensado para chicos ''chicos'' que se inician en el surf o experimentados. Como particularidad se hace la nariz de la tabla (punta) de forma redondeada y suave, para evitar lesiones cortantes graves ante eventuales golpes, como las que se pueden dar con tablas de nariz en forma de punta. Se ofrece también la opción de forrar la superficie superior de la tabla en Goma-Eva para dar mayor seguridad y protección, y amortiguar golpes. Esta tabla tiene buen volumen y flotación para ayudar a los chicos a agarrar sus primeras olas y garantizarles diversión en el agua.

Back to Menu Principal

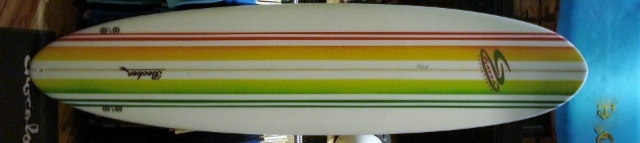

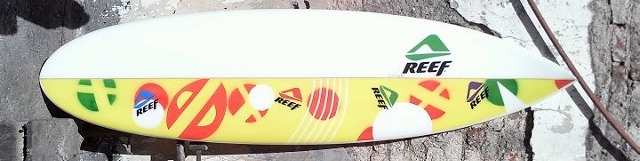

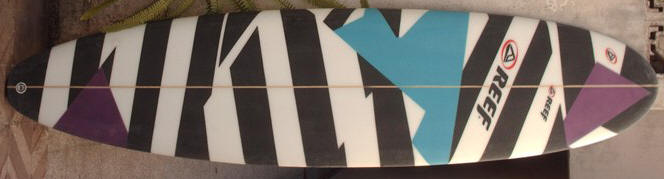

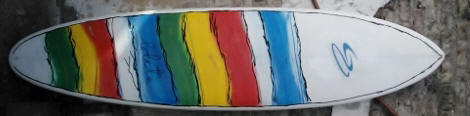

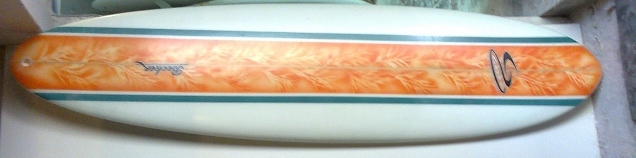

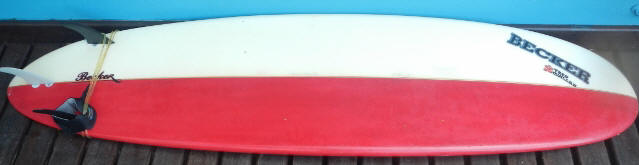

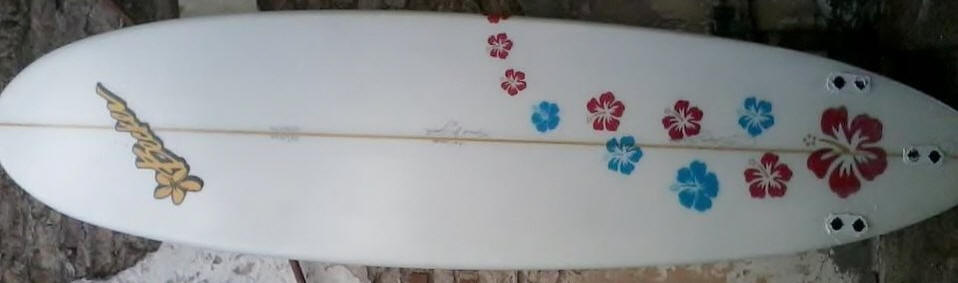

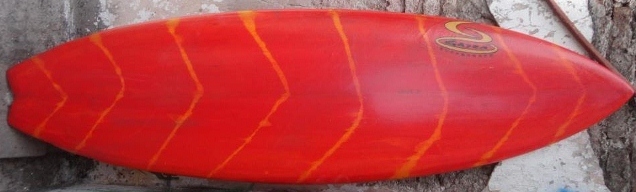

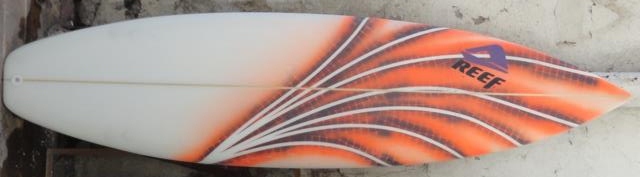

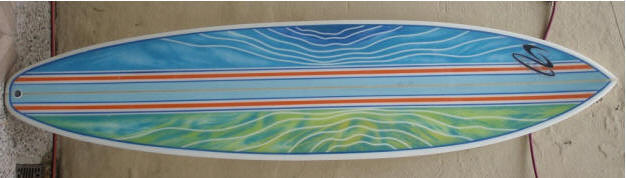

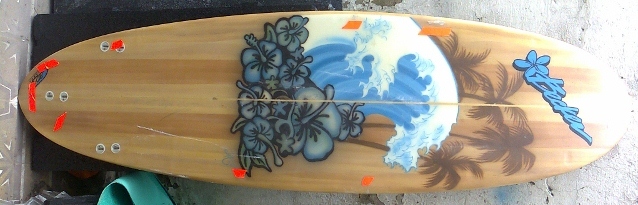

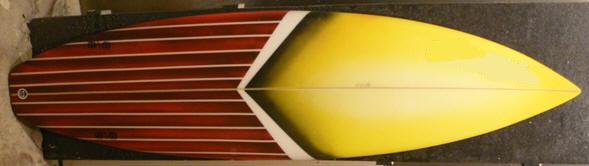

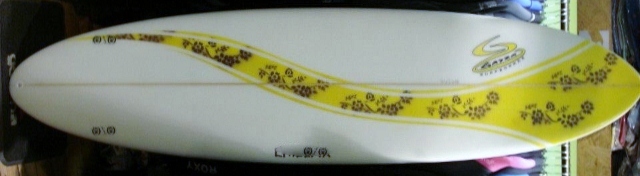

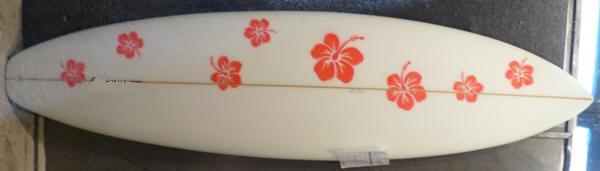

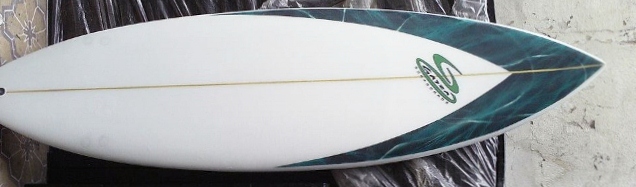

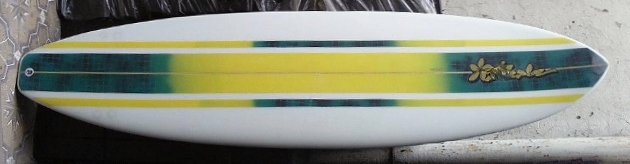

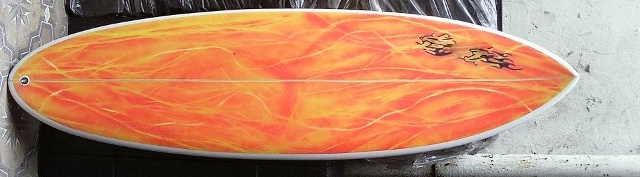

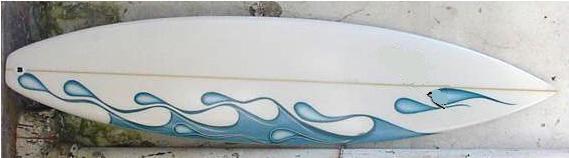

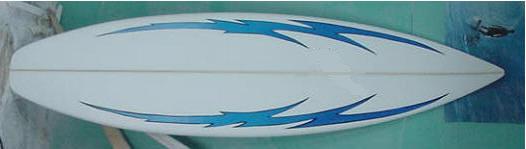

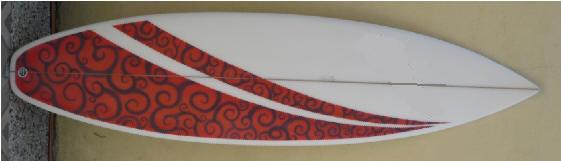

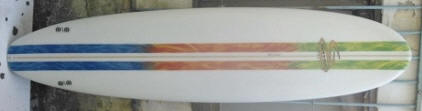

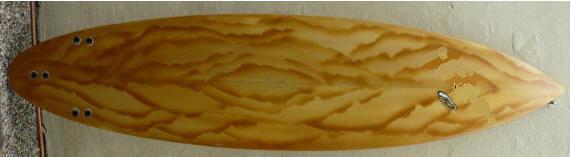

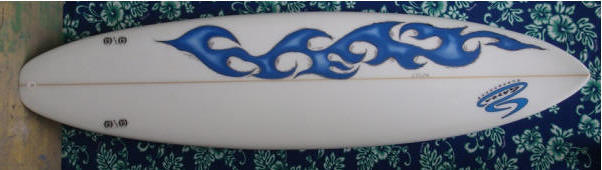

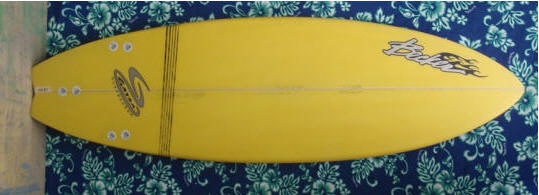

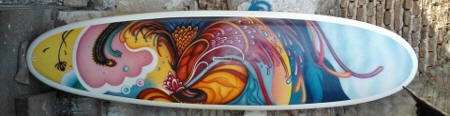

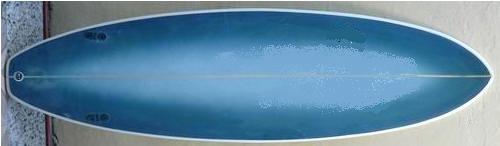

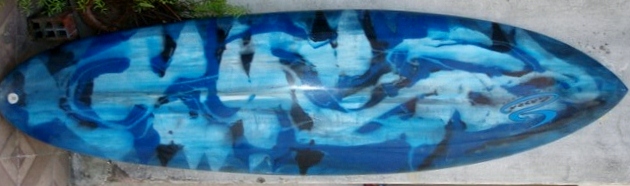

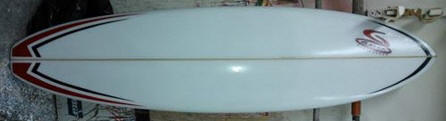

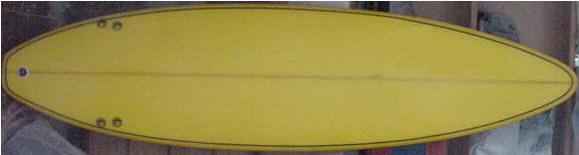

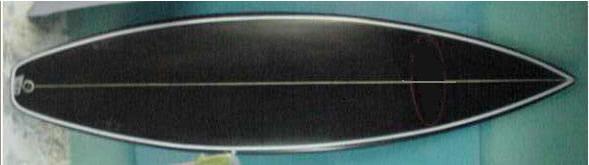

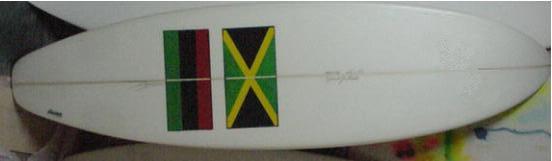

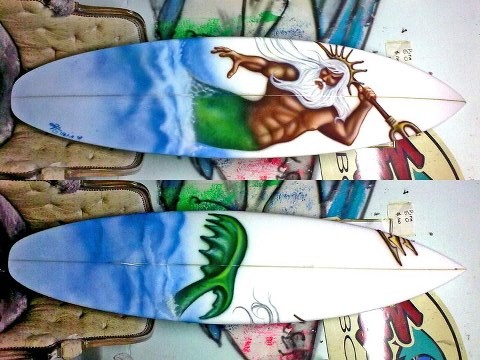

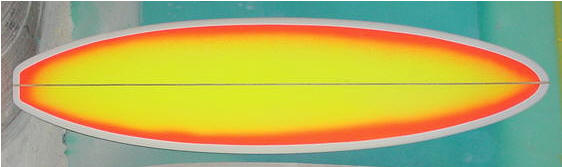

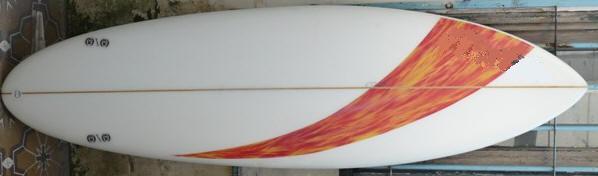

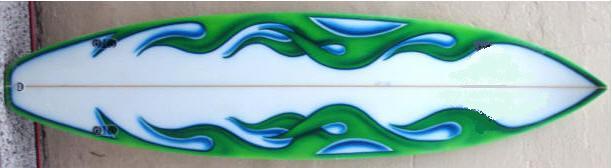

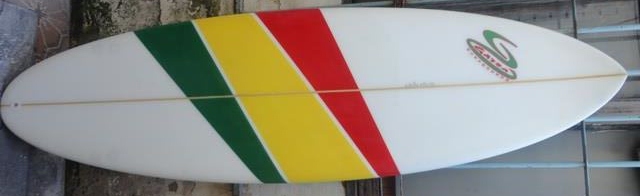

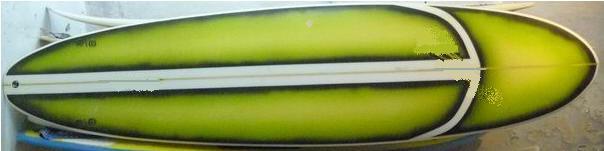

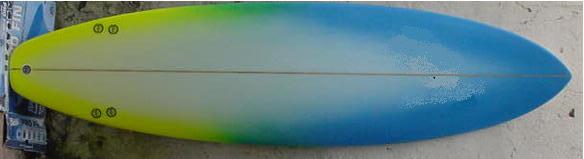

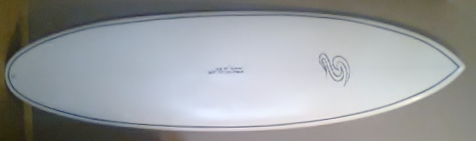

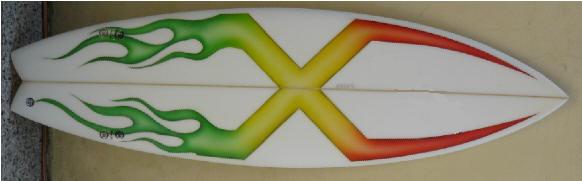

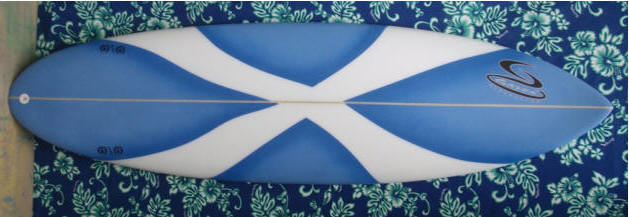

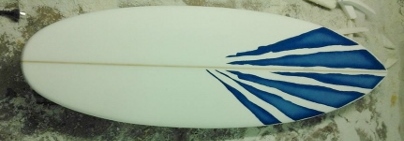

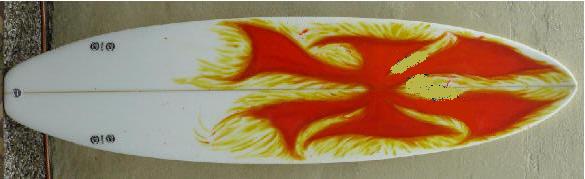

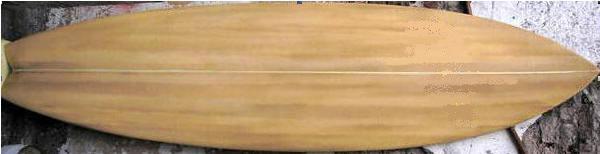

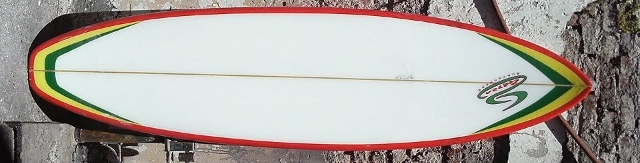

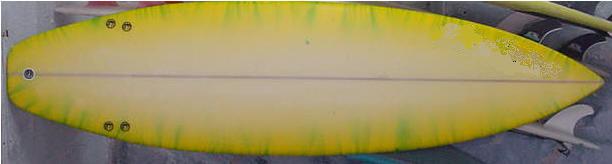

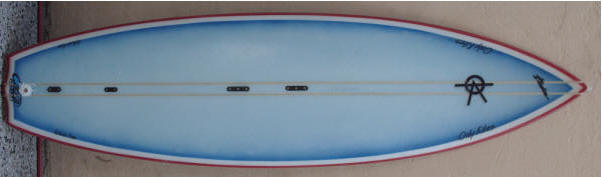

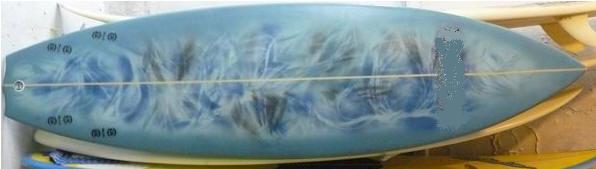

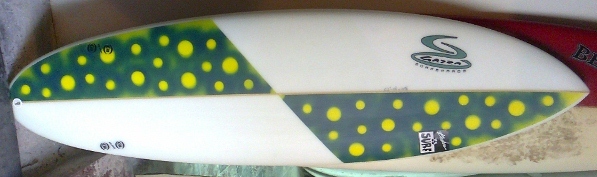

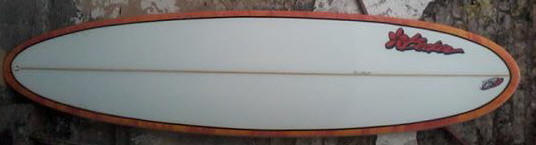

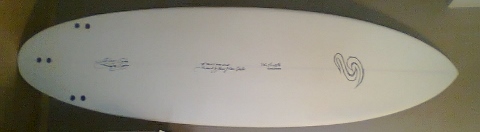

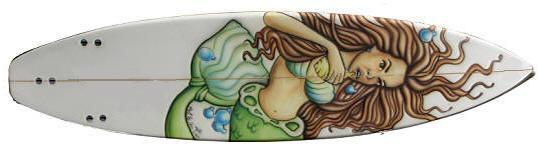

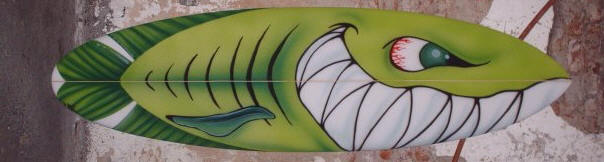

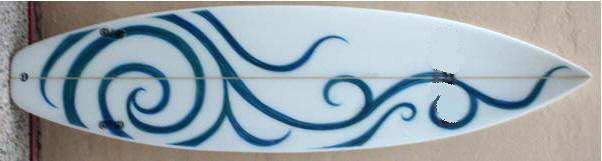

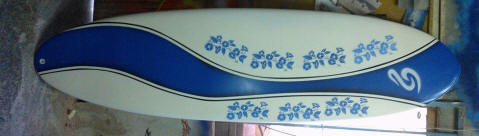

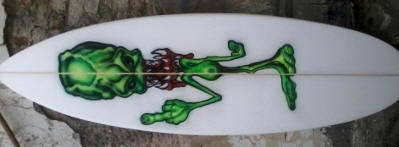

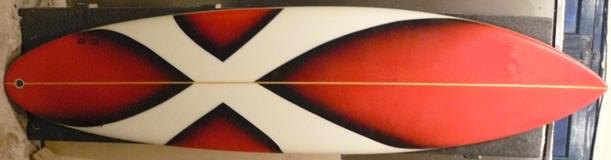

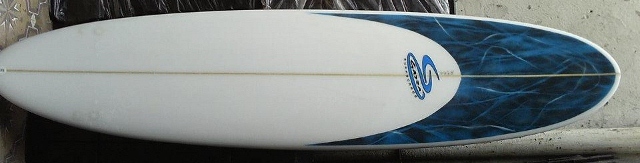

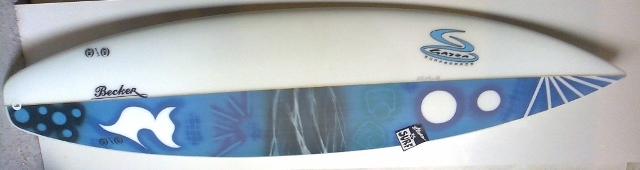

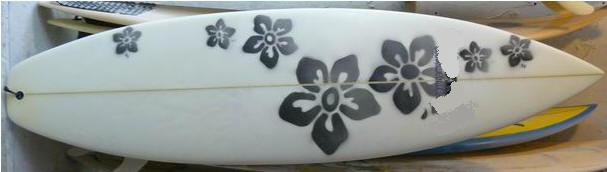

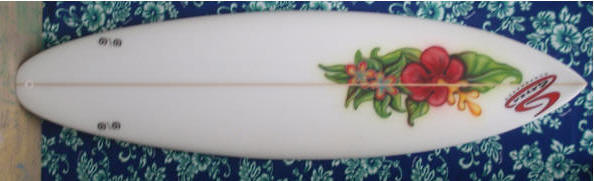

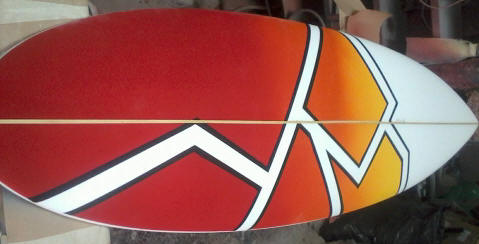

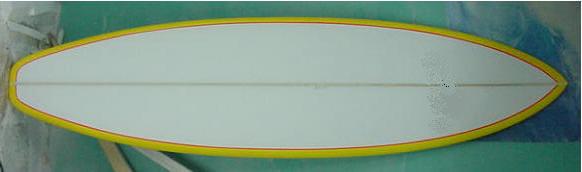

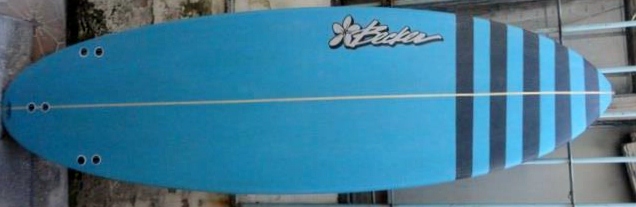

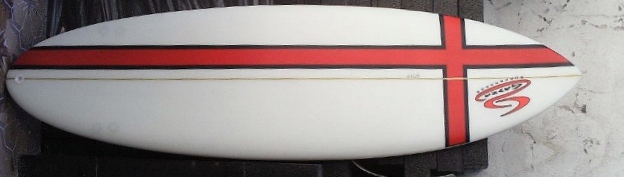

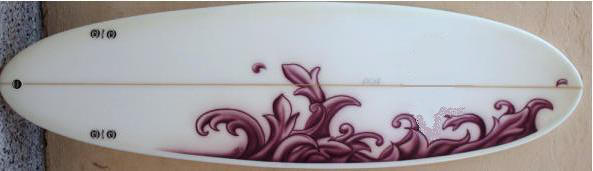

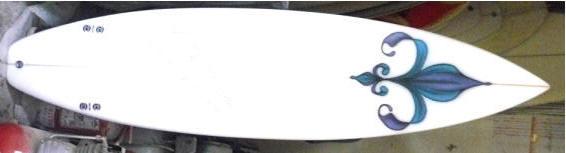

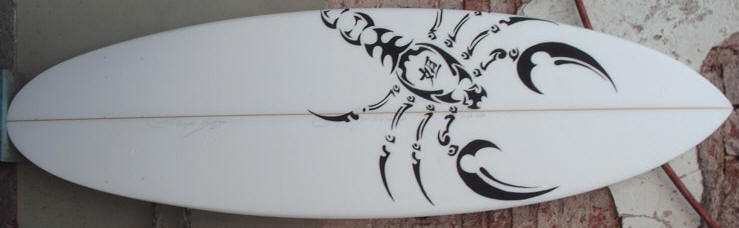

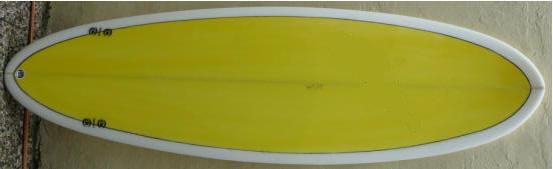

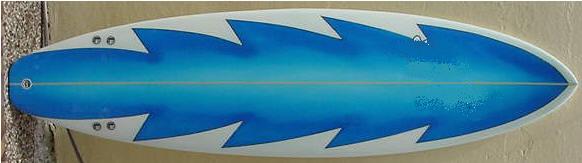

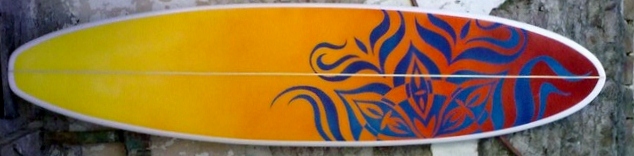

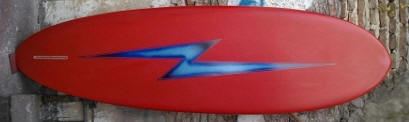

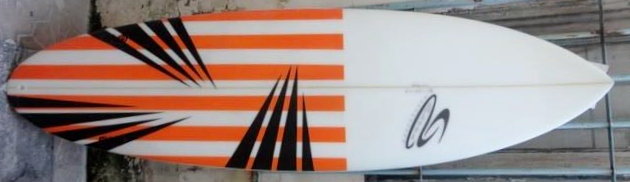

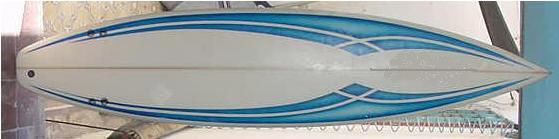

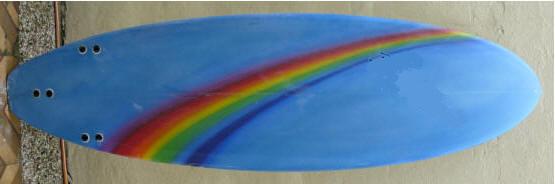

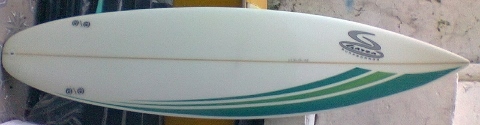

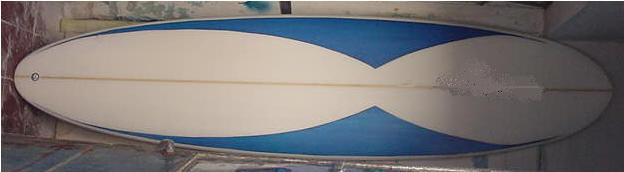

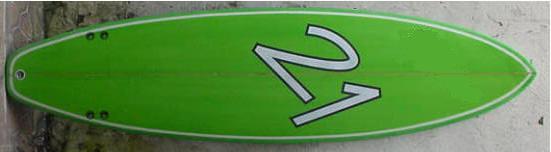

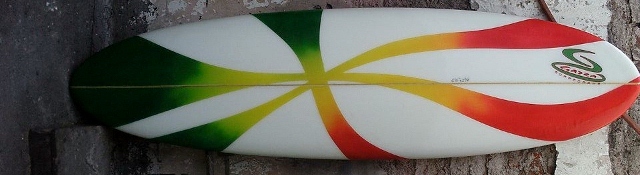

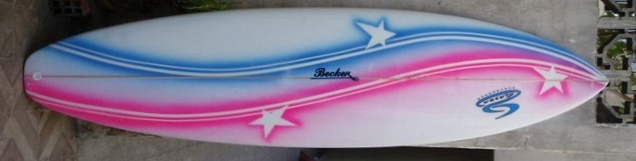

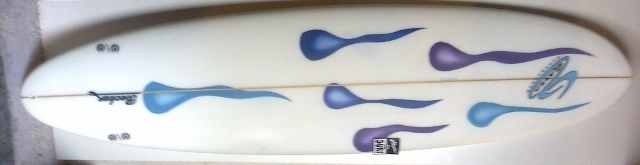

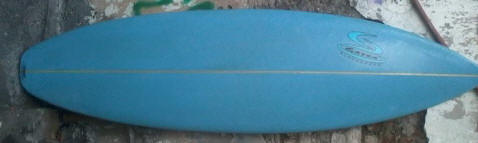

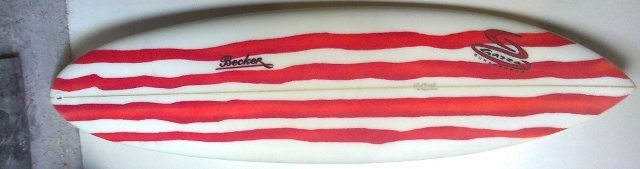

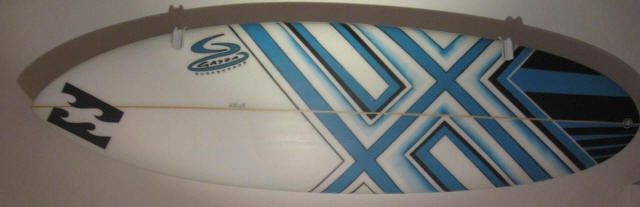

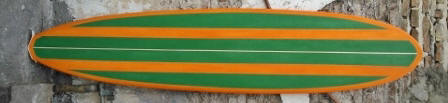

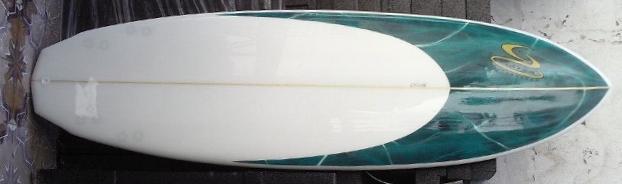

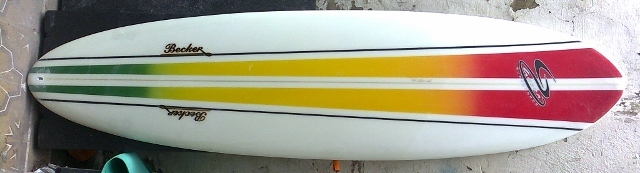

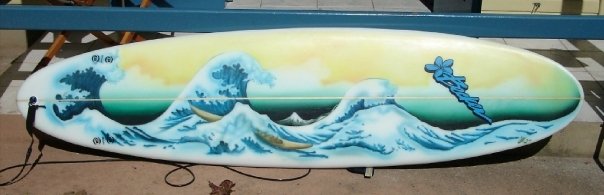

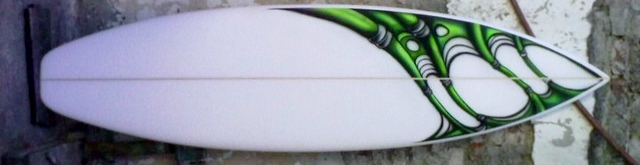

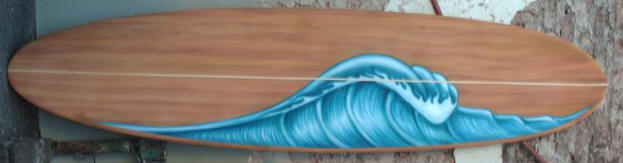

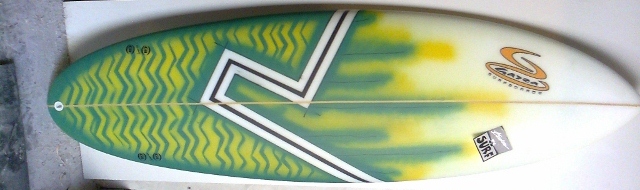

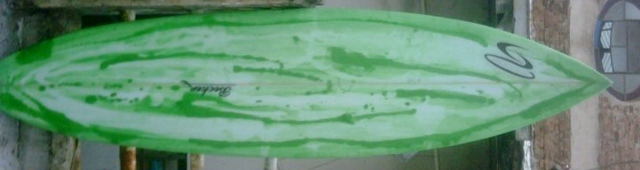

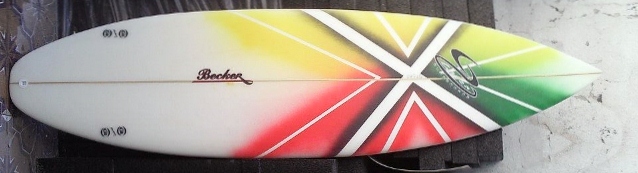

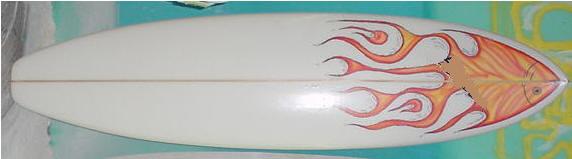

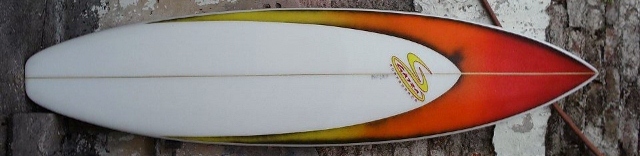

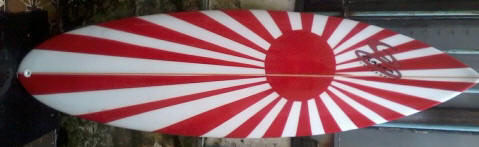

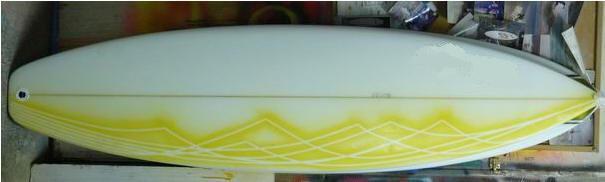

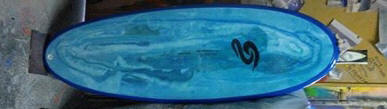

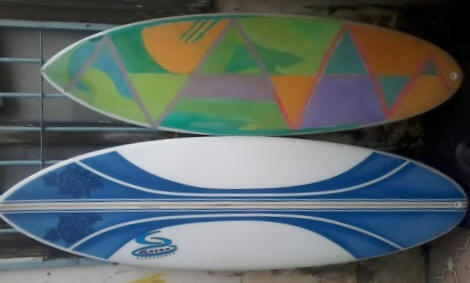

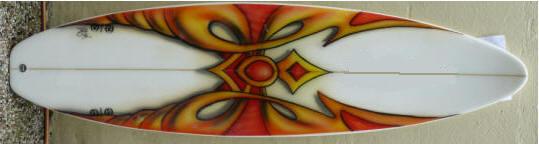

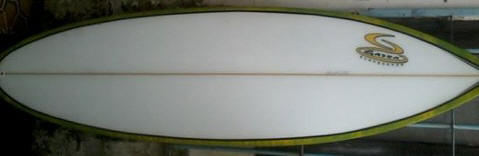

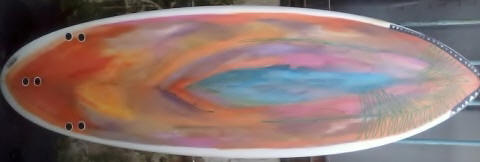

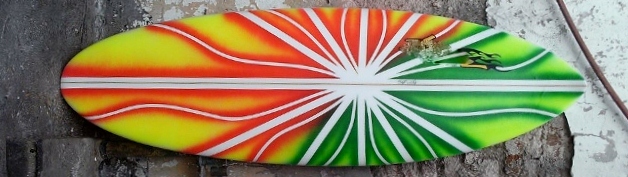

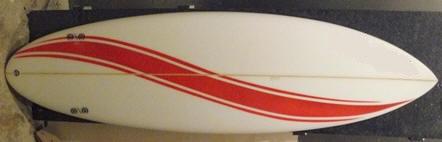

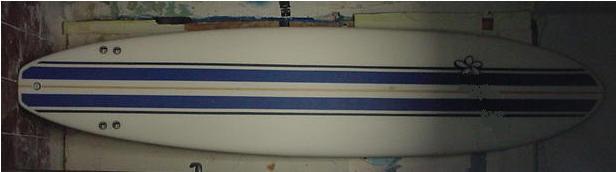

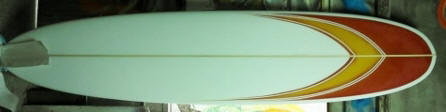

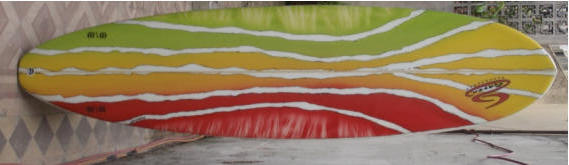

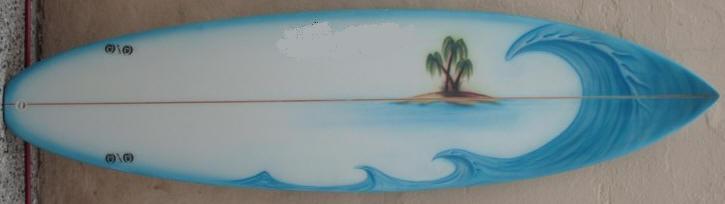

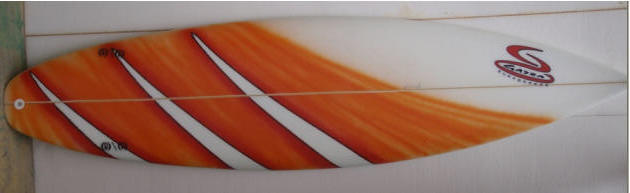

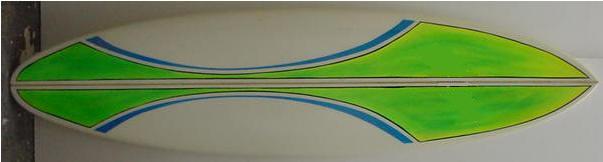

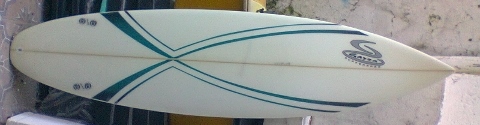

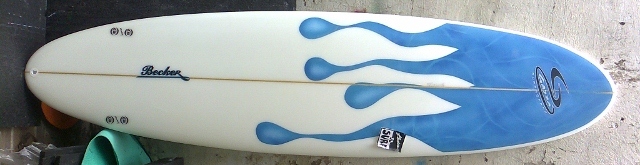

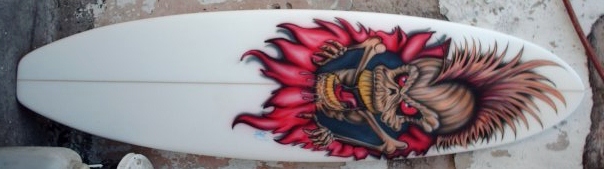

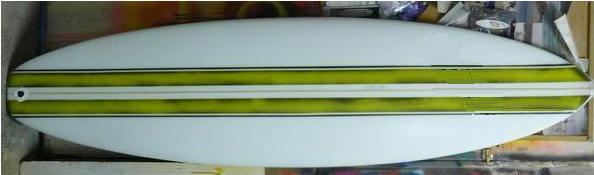

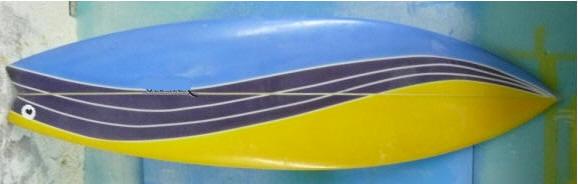

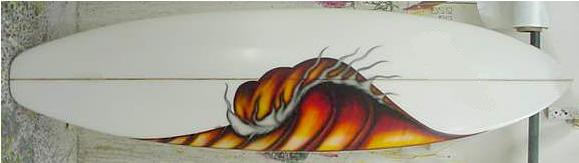

2) Algunos modelos de tablas Becker producidas en los años 2002 y 2008. Aquí publicaremos diseños nuevos de tablas. Si tenes una tabla Becker y queres que figure en esta sección por favor enviar fotos vía e-mail a taller@tresquillas.com.ar

Algunos Detalles

Back to Menu Principal

3) Dimensiones de una tabla de Surf

Primero debemos aclarar que las dimensiones de las tablas de surf se expresan en Unidades Inglesas, o sea Pies y Pulgadas en lugar de Metros y Centímetros.

Ejemplo: En la foto a la izquierda vemos una tabla Becker 6'6'' que significa que su longitud es de 6 pies y 6 pulgadas. Donde: 1 pie= 30,48 cm, 1 pulgada=2,54 cm y 12 pulgadas=1 pie.

Tabla de Equivalencias: 5´1´´    pies = 1,78 m    6´0´´    pies = 1,83 m   6´1´´    pies = 1,85 m 6´2´´    pies = 1,88 m 6´3´´    pies = 1,90 m 6´4´´    pies = 1,93 m 6´5´´    pies = 1,96 m  6´6´´    pies = 1,98 m  6´7´´    pies = 2,01 m  6´8´´    pies = 2,03 m 6´9´´    pies = 2,06 m 6´10´´  pies = 2,08 m 6´11´´  pies = 2,10 m 7´0´´    pies = 2,13 m 7´1´´    pies = 2,16 m 7´2´´    pies = 2,18 m 7´3´´    pies = 2,21 m 7´4´´    pies = 2,23 m   7´5´´    pies = 2,26 m  7´6´´    pies = 2,29 m   7´7´´    pies = 2,31 m  7´8´´    pies = 2,34 m    7´9´´    pies = 2,36 m  7´10´´  pies = 2,39 m  7´11´´  pies = 2,41 m  8´0´´    pies = 2,44 m  8´2´´    pies = 2,49 m  8´6´´    pies = 2,59 m 8´10´´  pies = 2,69 m  9´0´´    pies = 2,74 m   9´2´´    pies = 2,79 m    9´6´´    pies = 2,90 m    9´10´´  pies = 3,00 m  10´0´´  pies = 3,05 m    10´2´´  pies = 3,10 m  10´6´´  pies = 3,20 m 10´10´´pies = 3,30 m  11´0´´  pies = 3,35 m      11´2´´  pies = 3,40 m      11´6´´  pies = 3,20 m  11´10´´pies = 3,61 m       12´0´´  pies = 3,66 m

Las dimensiones principales que se manejan al referirse a una tabla de Surf son :

- Longitud no hacen falta muchas explicaciones... es lo que mide tu tabla a lo largo, desde su cola hasta su nariz.

- Ancho (width) es lo que mide tu tabla transversalmente, a lo ancho. Se toma la longitud entre ambos rails (bordes) a la altura de la mitad de la longitud de la tabla.

- Espesor (thickness) es la altura de tu tabla en un corte transversal hecho en la mitad de su longitud. Cuanto mas espesa sea, mayor será su resistencia a la flexión, mayor será su volumen y por lo tanto mayor será su flotabilidad.

- Rocker (de nariz y de cola) mide cuan levantada está la punta de tu tabla con respecto a la horizontal. Las tablas de surf están lejos de parecerse a una tabla común de madera: no son planas!... Son curvas y el rocker mide el grado de curvatura delantero y trasero. Un rocker bajo brinda mayor superficie de contacto entre la tabla y el mar, teniendo como resultado mayor velocidad de remada. Lo contrario ocurre con rockers pronunciados.

Fotos: vista de adelante de un Mini Malibu 8 pies Becker recién laminado. Podemos ver el Rocker de nariz: está levantada con respecto al eje horizontal. Y en esta otra tabla se puede apreciar un rocker mas pronunciado, de una tabla tipo Shortboard.

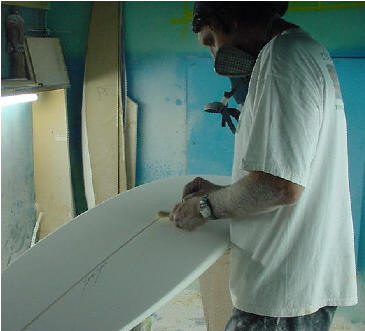

- Números sobre el stringer (o alma): Los shapers escriben algunas de estas medidas y otros datos útiles en cada tabla que producen, además de incluir su firma. En la foto (izquierda) se puede leer el numero de serie de la tabla (2988) y la fecha de shapeo (11-2003). Así también como las medidas principales: longitud (6'6'') y espesor (2'' 3/8), estaría faltando el ancho (19'' 1/2)... Se suele dedicar la tabla al surfista que la encargó (Special for Máximo). También se suele incluir información mas detallada y técnica como por ejemplo: 7'6" RUL 10.85-18.5-14 1.15-2.35-1.55-2.35 . En este caso la información es muy completa y significa:RUL: foam Resistente Ultra Light (lo ultimo en foams) ; ancho de nariz, ancho, ancho de cola, rocker delantero, rocker trasero, espesor (siempre expresadas en pulgadas). Se suele indicar tambien la posición de las quillas con la distancia a los rails. Fotos: firma de un shape terminado por la Garza.

Algunos Detalles hidrodinámicos: las tablas de surf, como dijimos, están muy lejos de parecerse a lo que se conoce comúnmente como una "tabla": no son planas! A continuación algunos detalles sobre las formas de la tabla.

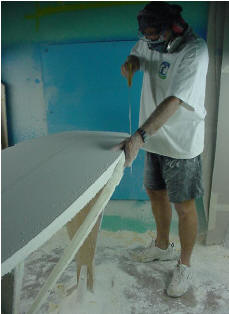

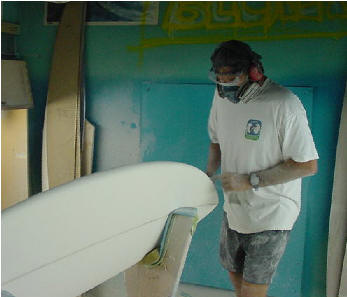

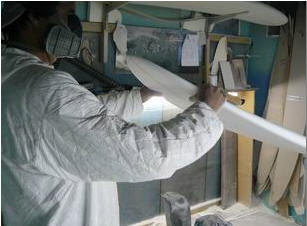

Fotos arriba: Garza dando forma a los bordes de una tabla nueva. 11 de Octubre 2003 / Pueden ver el cambio progresivo en la forma de los bordes, desde redondeado a la derecha a filoso al acercarse a la zona de las quillas.

• Bordes (rails) Los primeros en diseñar tablas de surf en la era moderna fueron tomando conceptos de otros campos como la aerodinámica e hidrodinámica. El surfista y diseñador californiano Woody Brown notó la semejanza entre el empuje ascendente obtenido en el borde del ala de un avión y el requerido por las tablas de surf y decidió imitar la forma de dichos bordes. El resultado fue sorprendente, logrando mayor velocidad y maniobrabilidad. La forma de los bordes de tu tabla es una variable muy importante que el común de los surfistas normalmente desconoce : un borde extremadamente redondeado se adherirá con fuerza a la cara de la ola. Un borde bajo o filoso sin  embargo, cortará la cara de la ola y se deslizará con mayor velocidad. En resumen, bordes mas filosos se usan para mayor velocidad, curvas muy amplias y largas, o sea, para olas de gran tamaño. En cambio bordes mas curvos permiten mayor maniobrabilidad en espacios reducidos. A lo largo de la tabla los bordes varían (pueden verificarlo en sus tablas) desde la nariz hacia abajo los bordes son redondeados y curvos pues es la parte de la tabla que recorrerá la pared de la ola y la que necesita mayor agarre. En cambio en la parte baja de la tabla (zona de las quillas) los bordes se vuelven filosos para permitir la salida rápida del flujo de agua.

• Fondo (bottom) Otro detalle de forma muy importante es el fondo ligeramente cóncavo de las tablas. La parte de abajo o bottom, es decir la que está en contacto directo con el agua del mar al surfear, tampoco es del todo plana... se le da una forma ligeramente cóncava para facilitar la salida del agua que fluye por debajo, aumentar la velocidad de este flujo y  aumentar la superficie de contacto entre el flujo de agua deslizante y la tabla. De esta manera aumenta la fuerza de sustentación (Fuerzas de Bernoulli que nos permiten ''caminar'' sobre el agua en nuestras tablas) y la tabla desliza mas fácilmente sobre el agua. Veamos los efectos de las distintas formas de la superficie de contacto:

• Cóncavo versus Convexo:

En las fotos de la izquierda tomadas en los ''Laboratorios Tres Quillas'', se puede ver la diferencia notable entre el comportamiento del flujo de agua (chorro de la canilla o agua de mar al surfear una ola) frente a una superficie cóncava (izquierda) y una convexa (derecha). Las cucharas ofrecen estas dos formas de superficie, y se puede ver claramente como el flujo de agua es orientado y acelerado por la superficie cóncava (foto izquierda), y por el contrario es frenado y dispersado por la superficie convexa (foto derecha). Por esta razón es que se le da una forma ligeramente cóncava a la parte inferior de las tablas, se suele hacer uno o dos canales cóncavos que van desde la zona de las quillas hacia la cola de la tabla, para facilitar la salida del flujo de agua y mejorar la velocidad.

Tipos de colas (tails): existen colas para todos los gustos... square tail (cuadrada); round tail (redondeada) y fish tail (cola de pescado) Esta ultima tabla tiene la particularidad de tener "canales" longitudinales en su bottom. También están la squash tail (combina la round y la square), pintail (puntiaguda) y swallow tail (similar a la fish tail pero con los bordes curvos). Ultimamente en USA se estan fabricando colas de formas novedosas como las Bat-Tais (forma de ala de bati-murcielago), Diamond Tail (forma de diamante, Half-Moon Tail (forma de media-luna), etc

Back to Menu Principal

4) Cómo se hace una tabla de surf? Procesos de fabricación (conceptos básicos)

Nuevo: pueden ver videos de los distintos procesos. Ver mas abajo.

Las tablas de surf están hechas a base de un Foam o Surf-Blank, a base de espuma de poliuretano (P.U.) de color blanco, que es la parte de adentro de tu tabla. El bloque de Foam tiene en el medio una varilla de madera encolada (puede ser álamo, balsa, pino, redwood, basswood u otros) que lo atraviesa longitudinalmente. Se lo llama el ALMA de la tabla y su función es darle resistencia a la flexión al bloque de Foam: una tabla sin  "alma" se quebraría al medio al soportar la presión ejercida por el peso del surfista. Antiguamente las tablas se hacían de madera de pino rojo y balsa (mas liviana) o combinación de estas 2 maderas. Hoy en día algunas tablas de ''colección'' se siguen haciendo a partir de blanks de madera de balsa, aunque no se consiguen en nuestro país. La forma de tu tabla la define un Shaper que, ayudado con distintas herramientas y su ''expertise'', va desvastando artesanalmente un bloque virgen de Foam, y lo va llevando a las dimensiones finales, trazando el outline con plantillas, definiendo la silueta, forma de la cola, redondeando los cantos, dándole los cóncavos, las curvas, controlando medidas, etc...

Fotos: foams Clark esperando a ser shapeados / Pelando el foam / desperdicios de foams luego de serruchar el outline.

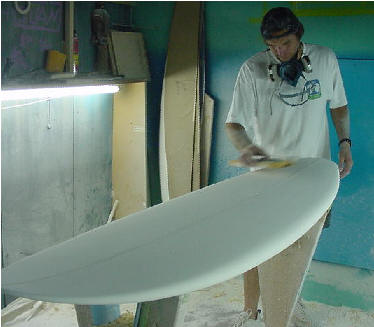

Pasos básicos en el shapeo de una tabla nueva: Cuando se concreta un pedido de tabla nueva, se genera una Orden de fabricación. El shaper acuerda junto con el surfista que encarga la tabla el tamaño, forma y algunos detalles constructivos. En muchos casos aconsejará al surfista teniendo en cuenta su experiencia, peso y altura. El primer paso consiste en seleccionar un foam virgen de buena calidad para empezar a darle forma a la tabla. Se le "pela" la cáscara externa del foam con planners eléctricos para llegar al "core" del foam donde el material tiene propiedades homogéneas (dureza, composición y trabajabilidad) Luego se eligen las plantillas según las formas de la tabla a fabricar y se traza el outline o silueta a punta de grafito o marcador. Una vez definida la silueta sobre el foam, se procede a serruchar siguiendo el perímetro definido y se descarta el material sobrante. En países con grandes volúmenes de producción de tablas de surf se reciclan los desperdicios de poliuretano. Luego de verificar medidas clave como la longitud, ancho y espesor se procede al shapeo propiamente dicho: se le da forma a los rails (bordes), se nivela el deck, se trabaja el rocker y se le dan los cóncavos del bottom. Finalmente se marca con puntos la posición de las quillas.

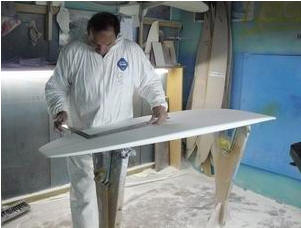

Fotos (de arriba en sentido agujas del reloj): foam virgen seleccionado listo para empezar a ser pelado en el shaping-room / Planner eléctrico Clark y herramientas de shapeo / Trazando el outline con plantilla (template) / Verificando medidas clave / Recortando el foam pulido con serrucho, después de haber trazado el outline (silueta) / Dando forma a los rails (bordes).

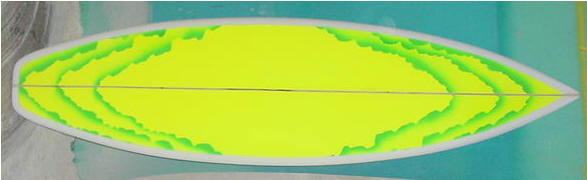

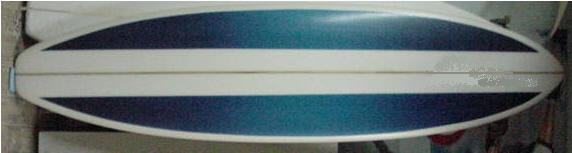

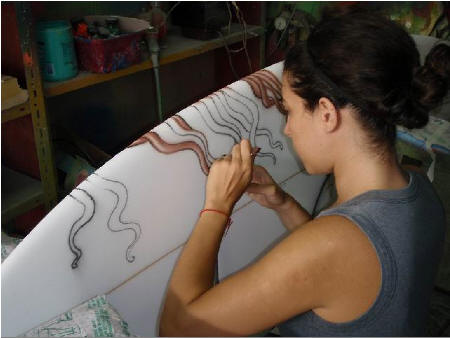

Pintando un shape terminado: Una vez terminado el shape de la tabla, se procede a pintarla según los colores y diseños elegidos en nuestro catalogo o traídos por ustedes. Se trabaja con aerógrafo, pinceles y marcadores. Luego se pasa a la laminación con fibra de vidrio y resina poliéster.

Fotos: Pintando una tabla ya shapeada, en este caso con pincel y enmascarando con cinta y papel / También pueden lograrse muy buenos efectos con aerógrafo (degradés, esfumados, etc...) / Tachos de pintura / Pinceles / Pistola de calor para secar la pintura / Aerografeando.

Otras opciones de decoración de tablas:

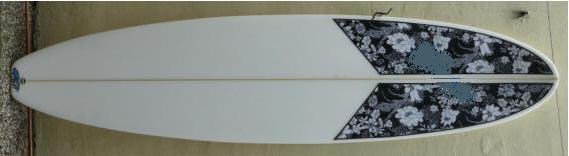

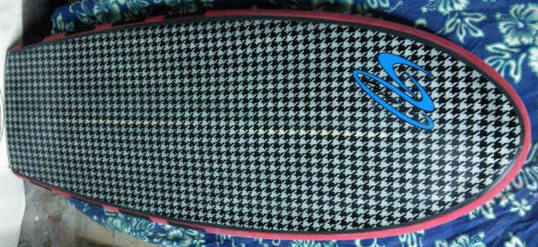

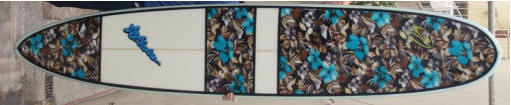

1) ''entelado'' de tablas: A parte de la pintura con aerógrafo o pincel, existe otra opción de decoración de tablas de surf. Esta consiste en usar retazos de tela estampada con diferentes motivos. Por lo general esta ultima opción se aplica en longboards ya que se consiguen diseños ''clásicos'', usando telas con estampados de flores hawaianas (hibiscuses, plumeria...), o con motivos alegóricos a la cultura del surf. La tela queda por supuesto por debajo de la resina.

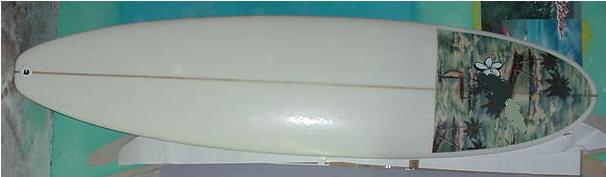

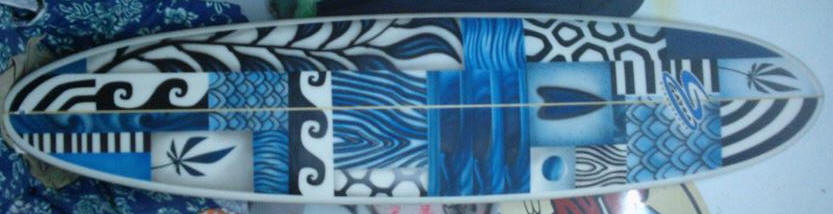

Fotos: Mini-Malibú 7'8'' con la nariz entelada / Algunas muestras de telas y estampados / Trazando el pin-line con mucho cuidado...

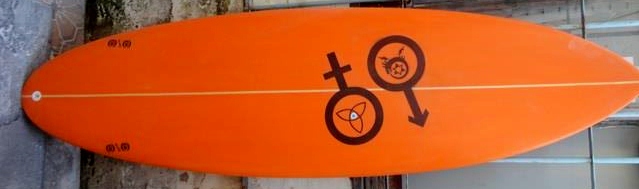

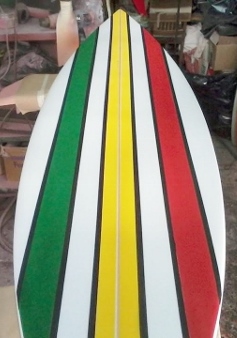

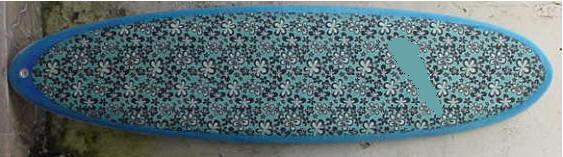

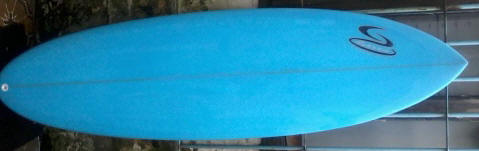

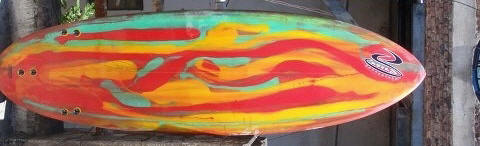

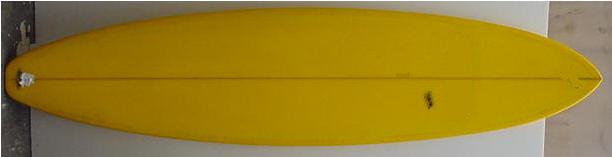

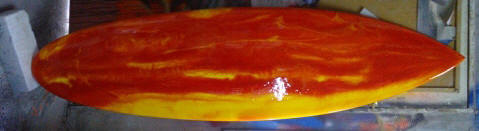

2) resina pigmentada: Existe también la opción de mezclar pigmentos de colores con la resina poliéster a la hora de laminar una tabla. El resultado de dicha mezcla es una resina coloreada en lugar de transparente como lo es usualmente. En estos casos no se verá el alma de la tabla. Se pueden lograr efectos interesantes mezclando pigmentos, como pueden ver en las fotos abajo.

Trabajando con la resinas (y sus vapores de olor característico): Una vez terminado el trabajo de pintura se pasa a la laminación.

• Laminado:  El laminado de la tabla consiste básicamente en cubrir con paños de tela de fibra de vidrio la parte superior (deck) y la inferior (bottom) del foam shapeado, que luego se bañan con una primer capa o lamina de resina poliéster. Esta tela de fibras de vidrio le da mayor resistencia contra golpes y presiones en general a la superficie de la tabla: una cantidad mayor de capas de tela resultará en una tabla mas dura y resistente, aunque también mas pesada.

• Colocación de Logos: los logos son impresos en papel de seda y quedan "atrapados" entre la resina y la tela de la tabla. El papel de seda es fino y poroso, por lo tanto absorbe la resina poliéster y queda prácticamente invisible en la tabla terminada, quedando solamente visible la parte impresa. También se colocan refuerzos de tela en la zona de las quillas.

Fotos: Paño de tela de fibra de vidrio en su rollo y sobre la tabla shapeada pronta a ser laminada con resina poliéster.

• Hot Coat: Finalmente, la cáscara que cubre la tabla es un glaseado de resina poliéster + parafina liquida conocido como Top-Coat, Hot-Coat o Sand-Coat, que prepara la superficie para el lijado posterior. La resina poliéster por sí sola no permite un buen lijado: la lija se ''empasta'' y se carga de material, imipidiendo que los dientes de abrasivo hagan su trabajo de desbaste en la superficie a lijar. El Hot-Coat evita que esto suceda y permite entonces un buen lijado en superficie. Hasta acá tenemos una terminación conocida como ''Speed Finish'' o Mate.

Foto: Aplicando el Hot-Coat de resina poliester / Cuarto de laminado (glass job) del taller de Becker, donde se laminan las tablas y se trabaja con las resinas poliéster / Tachos de resina.

• Pulido: Existe la opción de pedir una tabla ''pulida'' (queda la superficie de la tabla brillante, como espejada). Se aplica generalmente el pulido en tablones, por su apariencia ''clásica'' y buena estética (aunque es una cuestión de gustos). Para pulir una tabla se agrega una capa nueva de resina de Gloss (que difiere de la preparación de resinas del laminado y del hot-coat), que luego se pule literalmente con pulidoras eléctricas rotativas de alta velocidad. El pulido implica entonces agregar material a la tabla (lo que la hace un poco más pesada) y obtener una superficie final ''espejada'' mucho más lisa que en la terminación normal o speed-finish. Se logra una superficie especifica menor al haber menos micro-rugosidades en la superficie, y esto se traduce en una ligera perdida de velocidad en la tabla. Esto último es imperceptible para el surfista común y para entenderlo hay que mirar con un microscopio la superficie final de la tabla: La superficie obtenida en el pulido es espejada y regular. En cambio la superficie ''normal'' es más irregular y por lo tanto ofrece una superficie específica de contacto mayor con la capa límite de agua al surfear, lo que se traduce en mayor velocidad de avance.

Fotos arriba: catalizadores, aceleradores y demás productos químicos para preparar las resinas /  tablas laminadas en proceso de curado en el Glass Room o esperando a ser laminadas.

Fotos: ''gelando'' la resina en el cuarto de laminación: la resina comienza a polimerizar, pasando primero por un estado gelatinoso y luego llegando progresivamente al estado sólido final (tabla amarilla y tabla verde) / tablas ya curadas (resina en estado sólido) y apiladas listas para lijar.

• Lijado: Como vimos, el baño de resina es liquido y viscoso al principio (similar a una miel pestilente), y gracias a unos catalizadores y aceleradores químicos la resina polimeriza y endurece quedando dura como vidrio al cabo de cierto tiempo. Luego se lija en superficie y queda la superficie final que como ultimo paso se laquea. Se utilizan lijas giratorias eléctricas de alta velocidad (regulable en algunos casos). El lijado es un proceso critico ya que ''pasarse'' con la lija implica llegar hasta la tela de fibra de vidrio que quedaría expuesta. Y eso es muy malo! El lijado desprende partículas muy chicas de resina curada. El proceso requiere de protección tanto para la vía respiratoria como para toda la piel.

Foto: Dándole a la lija con mucha concentración y cuidado / Laqueando / Reparando.

• Laqueado: La laca acrílica utilizada da una mejor terminación a la tabla, a la vez que le brinda un filtro adicional contra los nocivos rayos UV del sol. Se usa la misma laca acrílica que se usa en la terminación de pintura de automóviles.

VIDEOS de los distintos procesos en la fabricación de una tabla de Surf BECKER.

Filmados en el taller de Becker Argentina, Buenos Aires (archivos *.MPG - duración : 15 segundos - tamaño: 350 KB) 1 Click en cada imagen para ver y escuchar.

1, 2, 3 y 4: Distintas etapas en el proceso de shapeo de una tabla nueva (Shaper: Garza). Como pueden ver, el trabajo de shapear desprende grandes cantidades de poliuretano en polvo. Se puede escuchar también el fuerte y particular ruido que producen las herramientas utilizadas. Es importante protegerse los ojos, oídos y vía respiratoria. En 1: pelando el foam, sacando la cáscara que suele ser de diferente consistencia que el interior del foam. En 2: una vez trazado el outline con plantilla se recorta el foam para obtener la silueta buscada. En 3: preparando los bordes o rails. 5: trabajando con la resina poliéster, en este caso se necesitan mascaras con buenos filtros para no respirar los fuertes vapores tóxicos desprendidos por el monómero de la resina liquida (estireno). (Glasser: Ale), 6: Ale lijando.7: Daniela pintando un longboard de amarillo-neon (fluo) con aerógrafo.

1234567

Back to Menu Principal

5) MUY IMPORTANTE! El Cuidado de tu tabla de Surf (o segunda novia)

9 Reglas de Oro de cuidados básicos esenciales para que su tabla esté contenta y dure lo máximo posible una vez retirada de la fabrica. Después no digan que no les avisamos!

1- Cuando tengas tu tabla nueva, no dejes de conseguir una buena funda para protegerla de los golpes en los viajes y traslados a la playa. Estadisticamente la mayoria de las averías se producen, aunque parezca mentira, fuera del agua!

2- Nunca dejes tu tabla al sol en la playa (el sol es el enemigo Nº 1 de los materiales con los que está hecha tu tabla), ni en lugares muy calurosos como ser adentro de un auto estacionado bajo el sol. En la playa cubrila con toallas, o a la sombra de alguna sombrilla una vez que estés fuera del agua. En todos los casos, apoyala con las quillas para arriba. Las altas temperaturas y los rayos directos del sol pueden hacer que los materiales de tu tabla colapsen, es decir que se deterioren, pierdan color y resistencia.

3- Si vas a dejar guardada tu tabla por mucho tiempo (meses), hacelo en lugares oscuros y frescos.

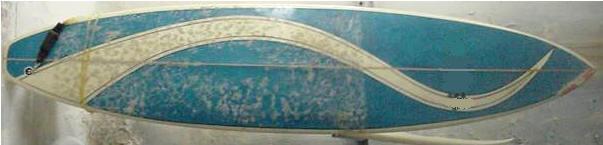

4- Si tu tabla sufre alguna avería, por mas chica que sea, hacela arreglar lo antes posible. Paradójicamente las tablas de surf no son "water resistant" y si les entra agua las consecuencias serán muy malas: el foam se tiñe de marrón; si la tabla es dejada al sol, esta misma agua alojada en su interior se evapora creando burbujas de aire y deslaminando la tabla en casos extremos. Además la acumulación de agua hace mas pesada a la tabla. IMPORTANTE: asegúrense de drenar primero el agua que pueda contener la tabla antes de repararla y sellar la ''herida''. Los parches con Silver-Tape deben ser provisorios. Reparar cuanto antes con resina y materiales.

5-Nunca dejes tu tabla apoyada en el suelo en los estacionamientos de las playas. A menos que quieras correr el riesgo de ver algún auto pasándole por encima y dejándola inservible, o que una ráfaga de viento la haga rodar por el piso llenándola de golpes y agujeros.

6-Nunca dejes apoyada tu tabla parada contra una pared, en dirección vertical. Se puede caer muy fácilmente y las consecuencias pueden ser terribles. Recomendamos en veraneo, guardarlas apoyadas en el suelo, debajo de tu cama donde nadie la va a pisar y seguro que no se va a caer!

7-Cambiá la parafina cuando esta se ponga oscura o se impregne de arena, aproximadamente cada 15 días está bien. Al final de cada temporada podes remover totalmente la parafina de tu tabla con un peine especial primero (exponé unos segundos la tabla a la luz directa del sol para que se ablande la parafina y sea mas fácil removerla). Luego podes pasarle un trapo humedecido en Thinner. OJO! es un solvente fuerte, usen pocas cantidades, eviten respirarlo y eviten el contacto con cualquier mucosa como ser ojos, boca y nariz.

8- Tablas nuevas: se recomienda esperar 2 semanas desde el momento en que se terminó de laminar para su primer uso. (para asegurarse de que la resina haya terminado de curar bien) Existe la opción de acortar este tiempo mediante el agregado de compuestos químicos como aceleradores y curadores "solares". Estos últimos actúan como catalizadores de la polimerización en presencia de radiación Ultra-Violeta (o sea, la resina endurece mas rápido al exponer la tabla laminada al sol) Consulten entonces en la fabrica hace cuantos días se laminó la tabla y aclaren  con exactitud y con tiempo para cuando necesitan la tabla lista para usar.

9-Finalmente, y este es uno de los puntos mas importantes para la salud "anímica" de tu tabla nueva: traten de mojarla con agua salada lo máximo posible!

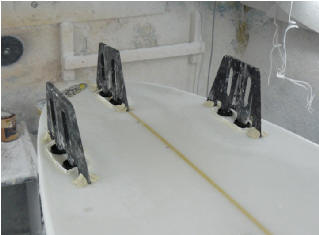

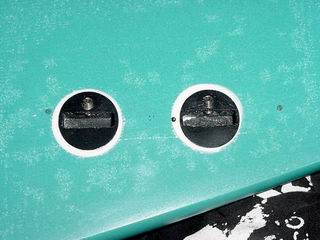

6) Sistema de quillas desmontables: Las tablas Becker incluyen sistema de quillas desmontables compatible con el sistema de origen USA llamado F.C.S., por Fin Control System (Fin=Quilla en Inglés). Este sistema consiste en 6 tapones de plástico negro usualmente, incrustados en la tabla (2 tapones por cada quilla) gracias a brocas especiales, y fijados a la misma con  resina espesada de color blanco. A su vez, cada tapón tiene 2 ranuras (hembras) rectangulares en las que se insertan las 2 patas de cada quilla (machos). Una vez insertada y posicionada la quilla correctamente (controlen que no tenga ''juego'', que esté firme) se procede al ajuste con los  tornillos de acero inoxidable laterales inclinados y solidarios al tapón (2 tornillos de acero inoxidable por , el ajuste se hace con una llave del tipo Alen 3/32 de pulgada (las de cabeza hexagonal) provista con la tabla. Las de 2,5 mm pueden servir también.

Instrucciones:

1   2 3 4

Fotos arriba: 1- presentar la quilla; 2- insertar las patitas en las ranuras; 3- hundir la quilla hasta que haga tope; 4- ajustar los tornillos con la llave hasta que hagan tope con la patita, luego dar 1/4 de vuelta más. No usar fuerza excesiva!

1 2 3

Fotos arriba: 1- llave insertada en la cabeza hexagonal del tornillo; 2- llave original FCS (izquierda) y la llave Alen 3/32 de pulgada que se consigue en ferreterías, compatible con llaves de 2,5 mm (esta ultima se oxida. recubrir la punta con grasa o aceite para evitar la corrosión) 3- Detalle de los tapones, las ranuras y los tornillos de acero inoxidable.

Consejos adicionales: Ajustar suavemente hasta sentir que el tornillo haga tope con la patita de la quilla. A partir de ahí ajustar 1/4 de vuelta mas y nada más!!! No usen fuerza excesiva por más que hagan fierros! Se puede falsear la rosca o arruinar tu llave de ajsute.

• Al sacar las quillas de la tabla, una vez desajustados los tornillos (no se asusten si se salen del todo del tapón, se colocan nuevamente con facilidad), NO muevan la quilla hacia adelante y hacia atrás para aflojarla hasta que salga... Pueden marcar la tabla con este movimiento y provocar hundiduras. Procuren sacar las quillas tirando únicamente hacia arriba, en dirección vertical.

•

Video: ajustando las quillas desmontables. 1 Click en la imagen de abajo. *.MPG - Tamaño de Archivo: 350 KB aprox. Duración: 15 segundos aprox.

Back to Menu Principal

7) Historia de Becker en Argentina: Becker surfboards Argentina se crea como una subsidiaria de Becker California, su mentor en USA Phil Becker comenzó en 1958 y es hoy en día el shaper que ha creado mas tablas en el mundo (mas de 100.000).

En Argentina Garza comenzó a fabricar tablas de surf en 1978, el oficio lo aprendió en Punta del Este. Ese año el campeón Brasileño Daniel Friedman estuvo para una competencia de surf en Uruguay, el Skibeltton Pro Internartional, Garza era el único que reparaba tablas en Punta y Friedman tenia una tabla sin laminar -le faltaba poner la fibra de vidrio y la resina- , juntos la Garza y Friedman en el patio de su casa de la parada 21 laminaron la tabla una 5.8 fish tail Twin Fin parecida a las chanchitas de hoy en día. Foto: Garza y Phil Becker (al fondo) en California - USA - Circa 1987.

El brasilero dos veces campeón la usó y ganó la final del torneo y la Garza salió segundo en una reñida final con Donato Piscione.

Dice Garza:
"Así comenzó una pasión por crear algo que después estaría usando en el agua con mis propias tablas. Como al principio no se conseguía Foam utilizaba telgopor laminando con resinas epoxy , estas resinas necesitan altas temperaturas para secar así que prendía el horno de la cocina y ahi se laminaba la tabla después de shapearla (por supuesto mi vieja me corría por toda la casa para que limpie!!!) "

Al poco tiempo se consiguió foam nacional (líquidos) de dos componentes: Poliol e Isocianato. Cuando estos se mezclan con freon se transforman en espuma. Por eso hubo que construir una matriz de contención de 2 cm de espesor.
"El lugar mas seguro era arriba de la matriz ya que siempre algún costado explotaba y salía un chorro de poliuretano liquido que te quemaba. Luego salía el bloque, le pegábamos almas y después hacíamos la tabla."

Al tiempo se abrió la importación y se pudo conseguir Clark Foam. Esto mejoro muchísimo los diseños ya que los panes vienen preshapeados por los mejores de USA (Becker, Rusty, Stewart, Rawson, etc), y así comenzaron a producirse buenas tablas. También se importaba la resina (Silmar) y la tela de vidrio (Hexcell), de esta manera se pudo crear tablas similares a las americanas a precios mas accesibles que las importadas.

Por estos años (1989) se abre una fabrica en Punta del Este y se contrata a Avelino Bastos de Tropical Brasil para que shapee en Punta 50 tablas y entrene a Garza shapear mejores diseños. "Fué un salto muy importante a nivel de diseño y producción ya que aprendí a shapear a maquina y eso acelero la produccion un 100 %."

Luego Garza viaja a Usa para conectarse con Becker y allí se obtiene la licencia de dicha marca para su fabricación en Sudamérica, "Becker nos dio todos sus últimos diseños , medidas y curvas, algunos de los cuales aun hoy están vigentes ".

En años posteriores Becker contrato distintos shapers para su produccion anual , Arelo (Brasil) , Gary Linden (USA) , Pigmeu (Brasil ) , Sebastián Galindo (Argentina), Steve Wilson (Argentina) , Rufus (Argentina) y Alejandro (Argentina) .

En estos años la producción estaba alrededor de 400 tablas anuales con distintas marcas , Becker, Linden, Intense Moments, Quiksilver, Rusty, Body Glove, Rip Curl.

En estos últimos dos años Garza ha viajado a Estados Unidos a trabajar durante 4 meses al año en laminadoras americanas, pudiendo perfeccionar su estilo y técnica, y ampliar sus conocimientos sobre shapes , pudo estar presente y participar de la producción de las tablas de Kelly Slater, Andy Irons, Shea Lopez, Bruce Irons, que fueron usadas en el US open de Huntington 2003 y de shapes de las marcas numero uno del mundo como ser Channel Islands, Rusty, Brewer, Stewart, Aloha, Ukelele, Epoxy Pro, Velzy, Uncle Mike, Jacks, OP, etc.

2004 es un año especial donde se abre una fabrica en Punta nuevamente para producir Linden y Becker. Tamién se abre la escuela de surf RIP CURL para el Esturión de Montoya "donde pude realizar un proyecto que siempre quise encarar , enseñar a los mas chicos y tratar de transmitirles la pasión que es el Surf como deporte."

BUENAS OLAS y que SE DIVIERTAN en el agua!

Si estas pensando en adquirir una tabla nueva y no sabes cual, escribi y te asesoramos con gusto: taller@tresquillas.com.ar
